一、產品簡介

1、用途

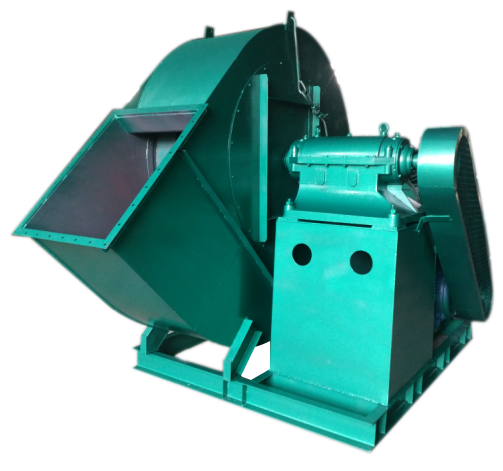

Y5-48型鍋爐離心風機是為燃用各種燃質并配有消煙除塵裝置的1t/h~20t/h工業鍋爐配套設計的，凡進氣條件相當，性能相近者均可選用，但是做高溫度不得超過250^oC,在引風機前面必須加裝效率不得低于85%的除塵裝置，以降低進入風機的煙氣含塵量，提高風機壽命。

2、形式

（1）、引風機制成單吸入，機號有4、5、6.3、8、120、12.5六種。

（2）、引風機可制成左旋和右旋兩種形式，，從電動機一端正視，如葉輪順時針旋轉則稱右旋風機，反之，稱左旋風機。

（3）、風機的出口位置以機殼的出風口角度表示，“左”、“右”均可制成0、45、90、135、180、225六種角度。

3、結構

本風機由葉輪、進風口、調節門、傳動組等部分組成：

葉輪---有后傾平板葉片12片，材料為16Mn，焊接與弧錐形輪蓋與平板形輪盤中間，經靜、動平衡校正，運行平穩，強度高。

機殼---用鋼板焊接成蝸殼形整體。在蝸板上還開有清灰門，便于清楚堆積在葉片上和機殼內的積灰，保證葉輪的平衡性和氣動性能。

進風口---做成收斂式流線型整體結構，用螺栓固定于機殼入口一側。

調節門---調節門為花瓣形，4~6.3機號的為9片，8號以上的為11片，軸向安裝與進風口前，采用外部傳動結構，靈活方便。調節范圍為0（全開）到90（全閉）。調節門的搬把位置從進風口看在右側。

傳動組---由主軸、軸承箱、皮帶輪等組成。主軸由優質鋼制成，采用滾動軸承，水冷整體軸承箱，因此，必須加裝輸水管，耗水量隨環境溫度不同而異，一般按0.5~1m³/h考慮。軸承箱裝有溫度計和油位指示器，潤滑油采用30^#機油，加油量按照油位標志實施。
