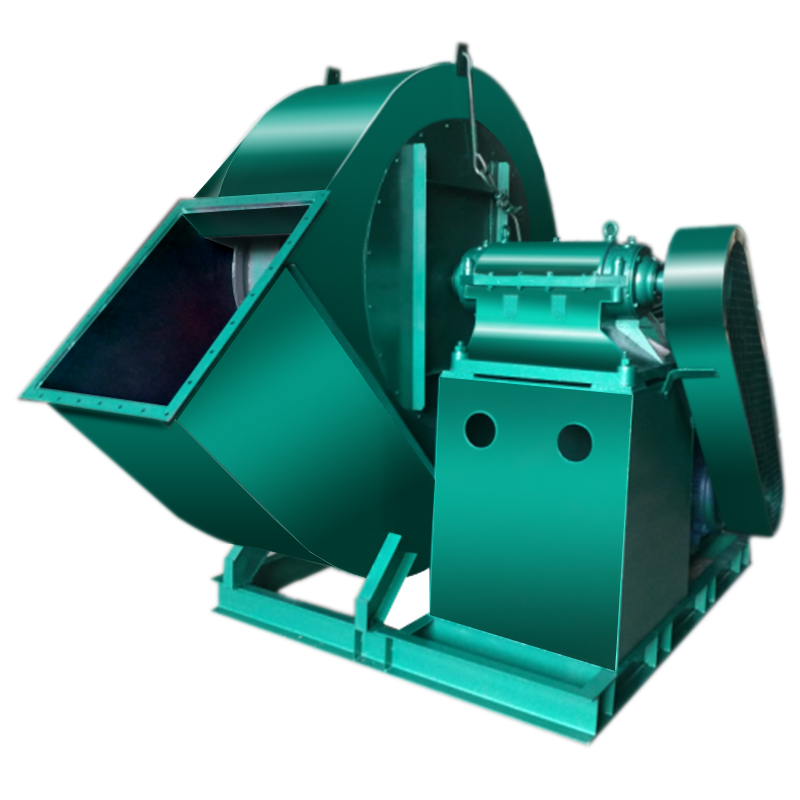

B4-72風機參數丨 B4-72防爆離心風機丨鋁葉輪風機丨防爆除塵風機

生產廠家：	周口風機
品牌：	周鼓
型號：	B4-72 NO.8C

產品詳情

風機概述
B4-72 防爆型離心通風機，用于輸送易燃易爆的氣體，電機配用隔爆型電機，鑄鋁葉輪或非金屬材料制成。B4-72型風機可作為易燃揮發性氣體的通風換氣用。氣體內不許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m。氣體溫度不得超過80C.B4-72型風機的性能與選用件及地基尺寸與4-72型一致，可按其樣本選擇.
B4-72離心風機結構
B4-72離心風機可制成右旋轉或左旋轉兩種型式，從電機一側正視，葉輪順時針旋轉者稱右旋風機，以"右"表示；葉輪逆進針旋轉者稱左旋風機，以"左"表示。
B4-72離心風機風機的出口位置，以機殼的出風口角度表示。4-72型風機№2.8～6出廠時均做成一種型式，使用單位根據要求再安裝成所需要的位置，訂貨時不需注明。其中№2.8出風口位置調整范圍是0°～255°，間隔是45°；№16、20出風口位置制成固定的三種0°、90°、180°，不能調整，訂貨時需注明。
B4-72離心風機的出口位置以機殼出風口角度表示，設計有0度、90度、180度三種。
B4-72離心風機的傳動方式有A、B、C、D四種：№2.8～6采用A式傳動，№8～12采用C、D式傳動，№16～20采用B式傳動。
B4-72離心風機主要由葉輪、機殼、進風口、調節門及傳動組等部分組成，具有結構緊湊，安裝方便，便于維修的特點。
B4-72離心風機為單吸入式風機。
葉輪：由兩個旋向不同的葉輪組成，每一葉輪各有10個翼型葉片，并具有弧形前盤，鋼板制造，并經動、靜平衡校正，空氣性能良好，經動平衡校正運轉平穩。
機殼：做成二種不同型式。其中№2.8～12機殼作成整體，不能拆開，№16～20的機殼制成三開式，除沿中分水平面分為兩半外，上半部再沿中心線垂直分為兩半，用螺栓連接。
進風口：鋼板制成錐弧形流，道制成整體，裝于風機一側，與軸向平行的截面為曲線開關作用是能使氣流順暢時入葉輪，且損失較小。
傳動組：主軸由優質鋼制成。采用滾珠軸承，二只并列的軸承座，用2號鈣鈉基潤滑脂或二硫化鉬潤滑脂潤滑和風葉自冷，結構簡單。
軸承座：采用雙列向心球面軸承，并用鈣鈉基潤滑脂潤滑。
B4-72離心風機的安裝
安裝前：應對風機各部件進行全面檢查，機件是否完整，葉輪與機殼的旋轉方向是否一致，各部聯接是否緊密，葉輪、主軸、軸承等主要機件是否損傷，傳動組是否靈活等。
安裝時：注意檢查機殼，殼內不應有掉入或遺留的工具或雜物，在一些結合面上為了防止生銹，減少拆卸困難，應涂上一層潤滑脂或機械油。風機與地基結合面和風機進出風管聯接面應仔細調整使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上，并注意保證風機的水平位置。
安裝要求:
(1)按圖紙所示位置及尺寸安裝，為得到高效率，特別要保證進風口與葉輪的軸向和徑向間隙數據。
(2)安裝后試撥傳動組，檢查是否有過緊或固定部分刮蹭等現象。
(3)聯軸器傳動的，風機主軸與電機軸的不同心度，聯軸器兩端的不平行度均不得超過0.05mm。
(4)安裝調節門時，注意不要裝反，要保證進氣方向與葉輪旋轉方向一致。
(5)風機安裝后，試撥動傳動組，檢查是否有過緊或與固定部分刮蹭等現象，如有應排除。
4-72風機啟動前，應進行下列準備工作：
1.將進風閥關閉，出風閥門稍開。
2."點車"查看風機及其系統有無異噪、一味、異振，如有應排除之，如無，點車時間逐漸拉長，直至正常運行。
3.風機啟動達到正常轉速時，應在運轉過程中檢查軸承溫度是否正常，當軸承溫度沒有特殊要求時，軸承溫升不得超過環境溫度40°C；軸承部分的均方根速度值不得大于6.3m/s。如發現風機有劇烈振動、撞擊、軸承溫度迅速上升等現象時，則必須緊急停車。
B4-72離心風機的維護
1.根據使用情況定期清除風機內部，特別是葉片上的積灰和污垢，以防止銹蝕。
2.軸承箱內潤滑油，除在機修時更換外，在正常情況下須六個月左右更換一次。
3.運轉中經常檢查軸承溫度是否正常，軸承溫升應小于40℃。
4.在風機的開車、停車、或運轉時，如發現有異響、異振、異味等不正常情況，應立即停機檢修。
5.為確保人身安全，風機的維護必須在停機、斷電時進行。
B4-72離心風機性能參數表

機號 №	轉速（r/min）	工況點	風量（m3/h）	全壓（Pa）	電動機
機號 №	轉速（r/min）	工況點	風量（m3/h）	全壓（Pa）	型號	功率（kw）
2.8A	2900	1 2 3 4 5 6	1330 1650 1810 1970 2130 2450	970 892 843 784 745 600	Y90S-2	1.5
3.2A	2900	1 2 3 4 5 6	1975 2450 2670 2930 3165 3640	1270 1167 1098 1019 941 800	Y90L-2	2.2
3.2A	1450	1 2 3 4 5 6	991 1253 1385 1515 1640 1910	320 294 264 254 235 200	Y90S-4	1.1
3.6A	2900	1 2 3 4 5 6	2930 3638 3992 4846 4700 5408	1650 1539 1471 1382 1294 1090	Y100L-2	3
3.6A	1450	1 2 3 4 5 6	1470 1820 1990 2170 2350 2710	410 382 372 353 323 280	Y90S-4	1.1
4A	2900	1 2 3 4 5 6	4020 4990 5480 5970 6450 7420	2040 1902 1814 1706 1598 1340	Y132S-2	5.5
4A	1450	1 2 3 4 5 6	2010 2500 2740 2980 3220 3710	510 480 460 431 402 340	Y90S-4	1.1
4.5A	2900	1 2 3 4 5 6	5730 7120 7810 8500 9200 10580	2580 2412 2314 2177 2030 1700	Y132S₂-2	7.5
4.5A	1450	1 2 3 4 5 6	2860 3550 2900 4240 4590 5280	650 608 578 549 509 430	Y90S-4	1.1
5A	2900	1 2 3 4 5 6	7950 9880 10850 11830 12780 14720	3180 3069 2971 2844 2628 2200	Y160M₂-2	15
5A	1450	1 2 3 4 5 6	3977 4943 5426 5909 6392 7358	810 764 715 706 647 560	Y100L₁-2	2.2
6A	1450	1 2 3 4 5 6	6840 8520 9360 10200 11040 12720	1160 1098 1068 1019 941 800	Y112M₂-4	4
6A	960	1 2 3 4 5 6	4520 5620 6170 6720 7270 8370	510 480 470 441 411 350	Y100L-6	1.5
6C	2240	1 2 3 4 5 6	10600 13200 14500 15800 17100 19600	2780 2628 2549 2432 2245 1920	Y160M-4	15
	2000	1 2 3 4 5 6	9500 11800 12950 14100 15250 17600	2220 2098 2039 1941 1794 1530	Y160M-4	11
	1800	1 2 3 4 5 6	8520 10600 11600 12700 13700 15800	1800 1696 1647 1569 1451 1240	Y132M-4	7.5
	1600	1 2 3 4 5 6	7560 9400 10300 11200 12000 14000	1420 1343 1304 1235 1147 980	Y132S-4	5.5
	1250	1 2 3 4 5 6	5920 7360 8100 8800 9500 11000	860 813 794 755 696 590	Y100L₂-4	3
	1120	1 2 3 4 5 6	5300 6600 7250 7900 8530 9800	700 657 637 608 558 480	Y100L₁-4	2.2
	1000	1 2 3 4 5 6	4730 5880 6450 7030 7300 8750	550 519 509 480 451 380	Y100L₁-4	2.2
	900	1 2 3 4 5 6	4250 5270 5800 6400 6800 7850	450 421 411 392 362 310	Y100L₁-4	2.2
	800	1 2 3 4 5 6	3780 4700 5160 5610 6080 7000	340 313 304 294 274 230	Y90S-4	1.1
6D	1450	1 2 3 4 5 6	6840 8520 9360 10200 11040 12720	1160 1098 1068 1019 941 800	Y112M-4	4
6D	960	1 2 3 4 5 6	4520 5620 6170 6720 7270 8370	510 480 470 441 411 350	Y100L-6	1.5
8C	1800	1 2 3	20100 25000 27450	3118 3010 2932	Y200L₁-2	30
	1800	4 5 6	29900 32400 34800	2794 2579 2363	Y200L₂-2	37
	1800	1 2 3 4 5 6	17920 22280 24460 26640 28820 31000	2520 2392 2314 2196 2309 1880	Y180M-2	22
	1250	1 2 3 4 5 6	14000 17400 19100 20800 22500 24200	1540 1451 1412 1343 1245 1160	Y160M-4	11
	1120	1 2 3 4	12500 15560 17100 18620	1236 1167 1137 1078	Y132M-4	7.5
	1120	5 6	20120 21650	1000 930	Y160M-4	10
	1000	1 2 3	11200 13900 15300	981 931 902	Y132S-4	5.5
	1000	4 5 6	16600 18000 19300	863 794 740	Y132M-4	7.5
	900	1 2 3 4	10050 12500 13750 14950	790 755 735 696	Y112M-4	4
	900	5 6	16200 17400	647 600	Y132S-4	5.5
	800	1 2 3 4 5 6	8960 11140 12200 13300 14400 15500	630 598 578 549 509 470	Y100L₂-4	3
	710	1 2 3 4 5 6	7920 9850 10810 11780 12740 13710	490 460 451 431 402 380	Y100L₁-4	2.2
	630	1 2 3 4 5 6	7040 8760 9610 10480 11340 12200	380 372 362 343 313 290	Y100L₁-4	2.2
8D	1450	1 2 3 4 5 6	16200 20130 24060 25060 26025 27990	2060 1961 1902 1814 1667 1560	Y180M-4	18.5
	960	1 2 3 4 5 6	10730 13320 14520 15940 17240 18560	910 863 833 794 735 690	Y132M₂-4	5.5
	730	1 2 3 4 5 6	8150 10150 11150 12150 13150 14150	530 490 480 460 421 400	Y132M-8	3
10C	1250	1 2 3 4 5 6	34800 37850 41300 44050 47100 50150	2390 2314 2226 2118 2000 1900	Y225S-4	37
	1120	1	31200	1920	Y180L-4	22
	1120	2 3 4 5 6	33900 36700 39450 42100 45000	1853 1784 1696 1598 1520	Y220L-4	30
	1000	1 2 3 4 5	27800 30300 32700 35200 37650	1530 1480 1422 1353 1274	Y180M-4	18.5
	1000	6	40100	1210	Y180L-4	22
	900	1 2 3 4 5 6	25050 27250 29470 31680 33890 36100	1240 1196 1147 1098 1029 980	Y160L-4	15
	800	1 2 3 4 5 6	22150 24140 26130 28120 30110 32100	980 941 912 863 813 780	Y160M-4	11
	710	1 2 3 4 5 6	19780 21520 23270 25000 26750 22850	770 745 715 686 647 610	Y132M-4	7.5
	630	1 2 3 4 5 6	17540 19100 20650 22180 23750 25280	610 588 568 539 509 480	Y132S-4	5.5
	560	1 2 3	15600 16970 18350	480 460 441	Y100L₂-4	3
	560	4 5 6	19720 21100 22470	421 402 382	Y112M-4	4
	500	1 2 3 4 5 6	13910 15150 16385 17620 18860 20100	390 372 353 343 323 300	Y100L₂-4	3
10D	1450	1 2 3 4 5 6	40400 43960 47520 51080 54640 58200	3220 3108 2991 2844 2687 2550	Y250M-4	55
	960	1 2 3 4 5 6	26730 29050 31400 33790 36150 38500	1410 1363 1314 1245 1176 1120	Y200L₂-4	18.5
	730	1 2 3 4 5 6	20800 22650 24200 25750 27420 29300	820 784 755 725 676 650	Y160L-8	7.5
12C	1120	1 2 3 4 5 6	53800 58600 63280 68020 72760 77500	2770 2677 2569 2441 2314 2190	Y280S-4	75
	1000	1 2 3 4 5 6	48100 52340 56580 60820 65060 69320	2210 2128 2049 1951 1843 1750	Y250M-4	55
	900	1 2 3	43200 47000 50800	1780 1726 1657	Y225M-6	30
	900	4 5 6	54600 58400 62200	1578 1490 1410	Y250M-6	37
	800	1 2 3 4	38600 42000 45420 48860	1420 1363 1323 1245	Y200L-6	22
	800	5 6	52300 55700	1176 1120	Y225M-6	30
	710	1 2 3 4 5 6	34200 37260 40260 43320 46380 49500	1110 1059 1039 1000 931 880	Y280L₁-6	18.5
	630	1 2 3 4 5 6	30400 33100 35800 38500 41200 43900	880 853 823 774 735 700	Y180L-6	15
	560	1 2 3	27000 29380 31750	690 666 647	Y160M-6	7.5
	560	4 5 6	34140 36520 38900	617 578 550	Y160L-6	11
	500	1 2 3	24100 26240 28380	550 529 519	Y132M₂-6	5.5
	500	4 5 6	30520 32600 34800	490 460 440	Y132M-6	7.5
	450	1 2 3 4	21650 23560 25470 27380	450 431 411 392	Y132M₁-6	4
	450	5 6	29200 31200	372 350	Y132M₂-6	5.5
	400	1 2 3 4 5 6	19280 20980 22680 24390 26090 27800	360 343 323 313 304 280	Y132S-6	3
12D	960	1 2 3 4 5 6	46100 50200 54200 58400 62500 66500	2030 1961 1882 1794 1696 1610	Y280S-6	45
12D	730	1 2 3 4 5 6	35000 38100 41100 44300 47500 50500	1170 1137 1098 1049 980 940	Y225S-8	18.5
