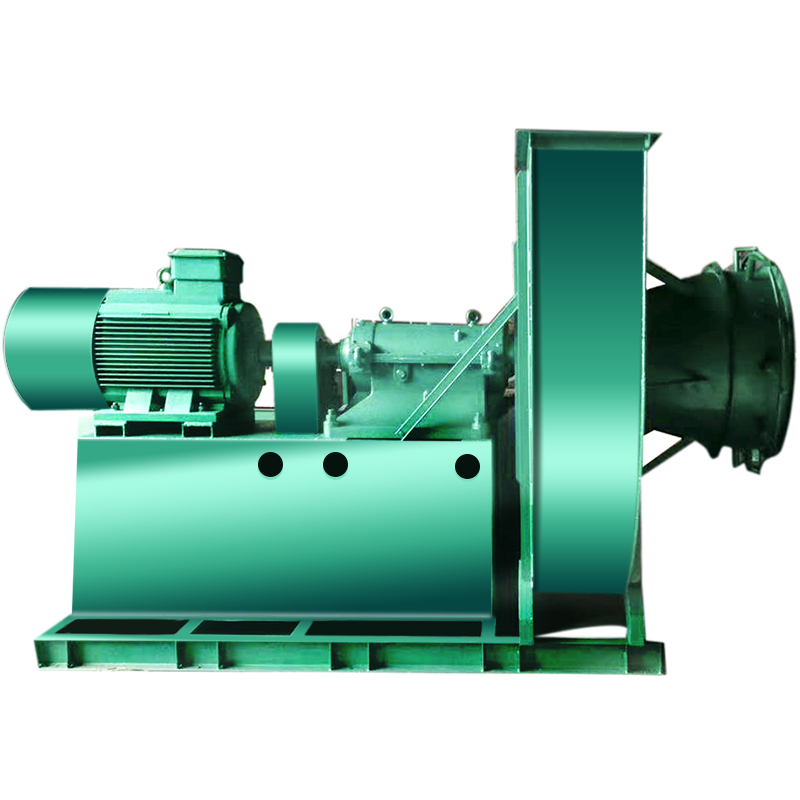

Y6-41-11鍋爐引風機/G6-41-11鍋爐鼓風機

生產廠家：	周口風機
品牌：	周鼓
型號：	G6-41-11鍋爐鼓風機/

產品詳情

風機信息

G6-41-11鍋爐鼓風機/Y6-41-11鍋爐引風機 - 風機用途

GY6-41系列型鍋爐離心鼓引風機的用途 G(Y)6-41型鍋爐送、引風機，適用于燃用各種煤質并配有消煙除塵裝置的0.5-10 t/h工業鍋爐聯合設計，最高全壓效率達86.3%的新系列鍋爐送引風系統。該系列風機也可用于除塵、礦井通風及一般通風系統。凡進氣條件相當，性能又相適應者，均可選用，但最高溫度不得超過250℃。
送風機輸送的介質為空氣。含雜質濃度小于200mg/m3時可用4年以上。如含雜質大也可使用，但使用壽命將縮短。

G6-41-11鍋爐鼓風機/Y6-41-11鍋爐引風機 - 風機型式

GY6-41系列型鍋爐離心鼓引風機的形式
1）送風機制成單吸入形式。
2）此種風機又可制成左旋轉或右旋轉兩種形式。
3）風機出風口位置，以機殼的出口角度表示。
4）風機傳動方式為c式，帶輪傳動。
5）產品全稱舉例如下：
Y6-41№12c右90°
Y6-41№12c右45°
2、GY6-41系列型鍋爐離心鼓引風機的結構特點
1）該系列風機采用了高強度耐磨葉輪、防漏油軸承箱、關節式軸向調節門等先進的專利技術成果。
2）高效工況范圍寬，風機機號排列得密，容易選到高效工況點。
3）采用可調式進風口。即在風機安裝時調整進風口和葉輪的軸向、徑向間隙。
4）高強度耐磨葉輪。葉輪采用后向單板葉片，減少氣流沖擊，穩定性好，電動機不易過載，大大延長了風機使用壽命。該型風機壓力系數高、周速低、噪聲小，因而實用性好。
5）防漏油軸承箱。采用搭接式甩油環將高速旋轉的軸承帶起的油甩至軸承箱內壁流回油池；半開式鋁質油封除方便檢修和防止摩擦事故外，可沿軸向增大阻力將部分稀油截回油池；外側壓盤根是將少量的稀油擋住；軸承箱上部設有通氣塞減小了軸承箱里的微正壓，保證不漏油，防塵性能好。
6）關節式軸向調節門。該調節門導葉片支點處及調節桿均設有關節軸承，在運行及調節過程無“死點”，因而調節靈活省力，安全可靠，保證了執行機構不過載。
7）該風機為整體或分體組裝式。該系列風機16d以下的傳動組、聯軸器罩、電動機出廠前組裝在一個完整的底座上；機殼、進風口和調節門為另一個組件，小型號風機出廠時組裝為兩個組件，大型號的分解組裝為多個組件，以便運輸及安裝。
8）該風機為懸臂結構、布置方便，帶輪連接傳動，均勻傳遞轉矩，減小振動使風機運行可靠。
9）該風機安裝及檢修方便。該風機有兩部完整的底座機殼及傳動組，機殼有中分面或立分面，拆裝特別方便，轉子可垂直吊出，如只更換葉輪時也可軸向拆裝。

G6-41-11鍋爐鼓風機/Y6-41-11鍋爐引風機 - 結構特點

3、GY6-41系列型鍋爐離心鼓引風機的性能與選擇
1）風機的性能。風機的性能以風機的流量、全壓、主軸轉速，軸功率等參數表示。選擇曲線與性能表中所給出的性能。送風機性能：t=20℃、大氣壓力pa=101325pa 、氣體密度ρ＝1.2kg/m3空氣介質計算。
選擇曲線與性能表中性能均指調節葉片為全開0℃時的性能。訂貨時以性能表為準。風機性能試驗全壓值的偏差一超過設計全壓值的5%。
如風機使用條件與上述不符時，性能應按相關公式進行換算。
流量過多或不足時的處理。在使用時，常常發生流量過多或不足的現象，產生這種現象的原因很多，如果是在使用過程中發生流量時大時小的現象，主要是由于管網中的阻力時大時小。如果是在使用過程中，經過較長時間逐漸減少，主要是由于管網堵塞。
在風機新安裝后，進行正式運轉時就發生流量過大或不足現象的原因主要有下列幾點：
① 管網阻力實際值與計算值相差過大。
由一般管性方程式：p=kq2，式中k—阻力系數。
如實際值k小于計算值k時，則流量增大，若實際值k大于計算值k，則流量減小。
② 選擇時未考慮風機本身全壓值編差δp的影響，當風機實際全壓為正偏差時，則流量增大；為負偏差時，則流量減小。
在風機新安裝后開始正式運轉時，或在使用過程中發生流量過大或過小時，可采用下列方法之一消除之；
a、利用調節門的開閉程度以調節流量。
b、利用增減風機的轉速調節流量。
c、利用調換新的壓力較高或低的風機以增減流量。
d、改變管網阻力系數k以改變流量。

當調節門全開時，流量仍嫌過小。此時可設法改變管網使阻力系數減小以增加流量，也可增加風機轉速和調換壓力較高的風機，但轉速不得大于性能表中最大轉速。

安裝要求
1、安裝風機時，輸氣管道的重量不應加在機殼上，按圖紙校正進風口與葉輪之間的間隙尺寸，而且保持軸水平位置。
2、安裝進風口管道時，可以直接利用進風口本身的螺栓聯接，此時進風口的固定是靠三個沉頭螺釘。
3、出風口安裝成某一角度時，后圓盤適當?shù)匦D(zhuǎn)保持標牌在水平位置。
4、風機安裝完后，用手或杠桿撥動轉子，檢查是否有過緊或碰撞的現象，在沒有這些現象時方可試轉。
風機所采用電機的功率系指在特定工況下，加上機械損失與應有的儲備量而言，并非出風口全開時所需的功率。如風機的出口或入口不接管路或未加外界阻力而進行空運轉，則電機也有燒毀的危險。為安全起見，應在風機的出口與入口管路中加上閥門，起動電機時將其關閉，運轉后將閥門慢慢開啟，達到規定工況為止，并注意電機電流量是否超過規定值。

G6-41-11鍋爐鼓風機/Y6-41-11鍋爐引風機 - 性能參數

Y6-41-11鍋爐通風機性能與選用件表
介質溫度t=200℃

機號 №	轉速 r/min	全壓 Pa	流量 m³/h	噪聲Db(A)	有效功率 KW	全壓效率 %
LA	LsA	型號	額定轉速 r/min	功率 KW	型號·內周長×根數	外徑/內孔徑×寬度mm
3.55C	2950	588 697 899 1173 1286 1391 1452 1448	2962 2815 2578 2246 2005 1706 1305 841	84.7 83.0 80.8 77.8 76.8 76.3 77.8 78.8	32.2 29.2 25.2 20.5 19.2 18.7 21.0 24.0	0.48 0.55 0.64 0.73 0.72 0.66 0.53 0.34
4C	3450	1893 2131 2199 2418 2508 2574 2618 2676	3996 3671 3307 3202 2883 2374 2043 1355	85.2 84.6 83.6 83.6 83.1 82.9 83.1 84.0	21.2 20.0 19.2 18.5 18.1 18.5 19.4 21.7	2.10 2.17 2.02 2.15 2.01 1.70 1.49 1.01
4.5C	2925	1667 1767 1927 2070 2183 2255 2284 2327	4970 4674 4307 3996 3721 3267 2959 2317	86.5 85.4 84.8 84.0 83.9 83.7 83.4 83.9	22.6 21.1 20.3 19.2 19.0 19.0 19.0 20.5	2.30 2.33 2.30 2.30 2.26 2.05 1.88 1.50
4.5C	3250	2058 2218 2379 2556 2695 2784 2820 2873	5522 5193 4786 4440 4135 3630 3288 2574	88.7 87.6 87.0 86.2 86.2 85.9 85.6 86.2	22.6 21.1 20.3 19.2 19.0 19.0 19.0 20.5	3.16 3.20 3.16 3.15 3.10 2.81 2.58 2.05

Y6-41-11鍋爐通風機性能與選用件表
介質溫度t=200℃

機號 №	轉速 r/min	全壓 Pa	流量 m³/h	噪聲Db(A)	有效功率 KW	全壓效率 %
LA	LsA	型號	額定轉速 r/min	功率 KW	型號·內周長×根數	外徑/內孔徑×寬度mm
5.4C	2600	2002 2167 2314 2422 2506 2569 2604 2604	7980 7397 6814 6232 5649 5066 4483 3900	83.6 83.0 82.8 82.7 82.7 82.7 83.7 84.5	16.2 15.2 14.8 14.7 14.9 15.1 16.5 17.9	4.44 4.45 4.38 4.19 3.93 3.62 3.24 2.82
5.4C	2900	2491 2696 2879 3013 3118 3196 3240 3240	8901 8251 7600 6951 6300 5651 5000 4350	86.0 85.4 85.2 85.1 85.1 85.1 86.1 86.8	16.2 15.2 14.8 14.7 14.9 15.1 16.5 17.9	6.16 6.18 6.08 5.82 5.46 5.02 4.50 3.92
5.4C	1915	1859 2018 2194 2259 2361 2422 2475 2487	13770 12819 11868 10916 9962 9015 8064 7113	88.0 86.4 86.0 85.4 85.3 85.3 85.5 85.4	18.8 16.8 16.0 15.6 15.5 15.7 16.2 16.6	7.11 7.19 7.23 6.85 6.53 6.07 5.54 4.91
7.1C	2100	2236 2427 2638 2716 2839 2913 2976 2991	15100 14057 13014 11971 10929 9886 8843 7800	90.0 88.4 88.0 87.4 87.3 87.3 87.5 87.4	18.8 16.8 16.0 15.6 15.5 15.7 16.2 16.6	9.39 9.48 9.54 9.03 8.62 8.00 7.31 6.48

Y6-41-11鍋爐通風機性能與選用件表
介質溫度t=200℃

機號 №	轉速 r/min	全壓 Pa	流量 m³/h	噪聲Db(A)	有效功率 KW	全壓效率 %
LA	LsA	型號	額定轉速 r/min	功率 KW	型號·內周長×根數	外徑/內孔徑×寬度mm
7.1C	2200	2454 2664 2895 2981 3116 3197 3267 3283	15819 14726 13634 12541 11449 10357 9264 8171	91.0 89.4 89.0 88.5 88.4 88.3 88.5 88.4	18.8 16.8 16.0 15.6 15.5 15.7 16.2 16.6	10.78 10.90 10.96 10.38 9.91 9.20 8.41 7.45
9C	1750	2495 2708 2944 3031 3168 3250 3321 3338	25630 23860 22089 20319 18550 16780 15010 13239	92.5 92.5 91.1 89.8 88.8 88.1 87.9 88.5	19.1 17.4 15.9 14.7 13.7 13.2 13.3 14.4	17.76 17.95 18.06 17.11 16.32 15.15 13.85 12.28
9C	1640	2191 2379 2585 2662 2782 2854 2917 2981	24019 22360 20701 19042 17384 15725 14066 12407	90.9 89.6 88.7 87.6 87.1 86.7 87.0 88.3	17.9 16.2 14.9 13.9 13.4 13.2 13.8 15.6	14.62 14.78 14.87 14.09 13.44 12.47 11.40 10.10
9C	1965	3145 3414 3711 3821 3994 4098 4187 4208	28719 26791 24803 22815 20829 18842 16854 14866	99.8 98.3 96.7 94.6 93.8 91.5 90.5 92.7	22.9 21.0 19.0 17.0 16.2 14.1 13.4 16.1	25.14 25.41 25.57 24.22 23.11 21.45 19.6 17.38
